Estrutura de alumínio do equipamento do quarto desinfetado da classe 10000 FFU com portas deslizantes/cabine limpa farmacêutica


Cabine limpa farmacêutica da classe 10000, quarto desinfetado de FFU, estrutura de alumínio, com portas deslizantes

Embora a divisão clara não está disponível, “o termo do quarto desinfetado” é usado em caso da construção ou da sala. Um espaço fechado pelo painel da cortina ou da resina do PVC é considerado como “a cabine limpa” em caso da vontade de aumentar o fator da limpeza em um quarto desinfetado ou em sala com ar condicionado. O tamanho é 1.5m a 5m e o ar puro é introduzido na cabine com uma disposição de FFU (unidade de filtro do fã) no teto.
Têm-se tornado popular nos últimos anos, não com base em seu tamanho, mas considerando ele como uma estrutura simples, barata, móvel com fator e violação da limpeza do código da construção ou corpos de bombeiros atue.
Quadro: Alumínio

Tamanho e especificação:

Aplicação:
O quarto desinfetado é para a pesquisa farmacêutica, microbiológica e as experiências científicas, que exigem o equipamento parcial da purificação.
A propósito do código ou dos corpos de bombeiros da construção atue, haja uma possibilidade de conflito com os padrões da autoridade local ou da empresa do cliente. Também, o tamanho que pode ser erigido sobre uma mesa é denominado como “o banco limpo simples”
As seguintes considerações são necessárias em caso da seleção da cabine limpa.
1. Cálculo de fator da limpeza para dentro da cabine
2. Seleção do material da parede
3. Seleção do sistema de ventilação
4. Seleção do condicionamento de ar dentro da cabine
1. Cálculo de fator da limpeza para dentro da cabine
Geralmente, é determinada com base em regulamentos do quarto desinfetado. Os parâmetros considerados são taxa de circulação, tipo do filtro, sistema de fluxo e sistema de ventilação.
Tabela da referência para a taxa de circulação

Taxa de circulação pela capacidade do ÷room da área da descarga da velocidade da corrente de ar do =Average da hora (rotações /h) (m/sec) x (m2) x 3600sec (volume) (m3)


A capacidade de fluxo do ar e as unidades de FFU ser instalado são selecionadas com base no volume de cabine limpa e da classe desejada.

O fluxo de ar exigido (m3/min) =targeted o ×rate da capacidade da sala (m3) da circulação (rotações /h) ÷60
Exemplo)
O fluxo de ar de FFU para uma cabine limpa com largura 3m, comprimento 2m, altura 2m e classe desejada de 10000 é (3×2×2) ×75÷60=15 (m3/min)

unidade do *Single de PAU - A17FFU de nossa empresa é compatível.
2. Seleção do material da parede
A seleção deve ser feita com base nas exigências relativas ao ambiente ambiental e interno do espaço.
Características:
1). A cabine limpa pode oferecer a parte do ambiente limpo alto, pode ser instalada na parte superior do lugar
essa necessidade de limpar. O ar que saído do FFU será filtrado pre pelo filtro e pelo filtro de HEPA, então
o ar puro participa na zona de trabalho verticalmente para segurar a exigência da purificação
2)o ruído de .the menos do que 52dBA, a velocidade de ar é 0.35-0.6m/s
3). a dimensão da cabine limpa, personaliza o projeto está disponível
4).it pode ser usado por único e igualmente pode ser conectado à área limpa na tira
5). grau da purificação: classe 100 classe, 1000 ou 10000class
Especificações:


Acessório opcional:
Chuveiro de ar
Caixa de passagem
Condicionador de ar
Calibre de pressão

Desenho do quarto desinfetado:

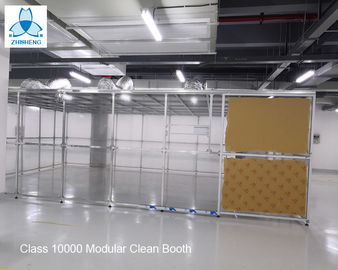

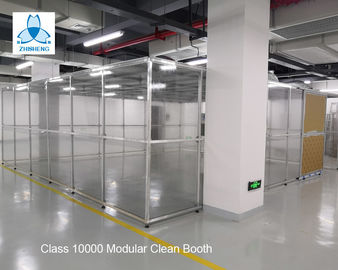

Fotos da cabine limpa da classe 10000
